Тепловидение — это увлекательная технология, которая позволяет нам «видеть» тепло. В то время как люди могут воспринимать только ограниченный диапазон света своими глазами, тепловидение использует инфракрасное (ИК) излучение для фиксации разницы температур на поверхностях. Это сделало его незаменимым в таких областях, как медицина, осмотр жилья, наблюдение за дикой природой и обеспечение правопорядка. В этом руководстве мы разберем, что такое тепловидение, как оно работает и где используется.
a. Инфракрасные датчики улавливают тепло

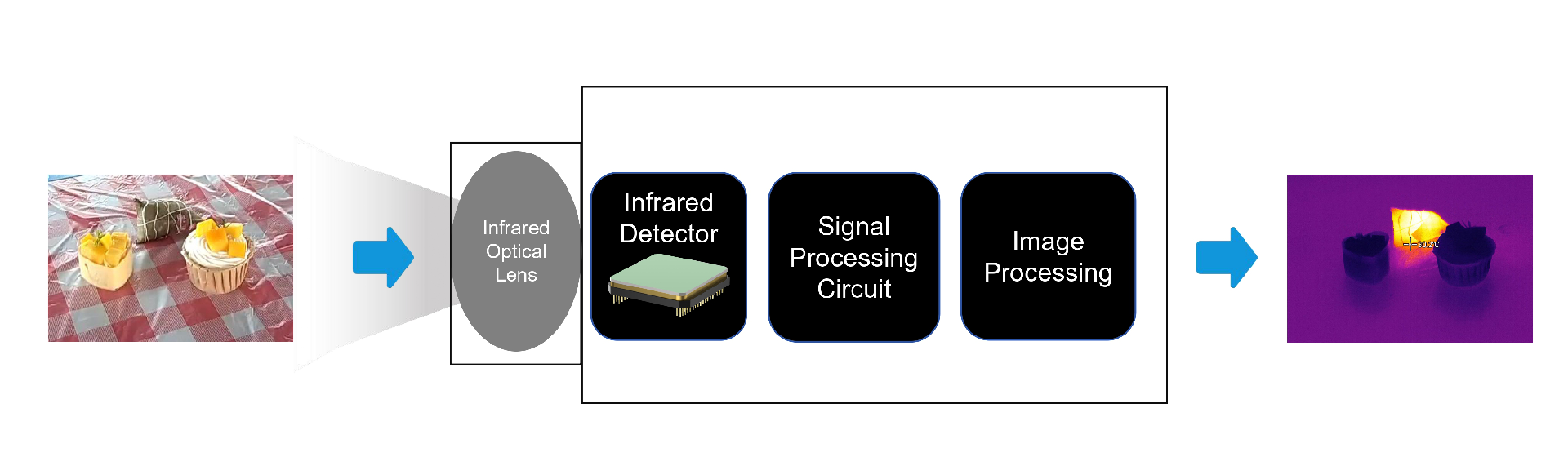

Тепловизионные камеры оснащены инфракрасными датчиками, которые обнаруживают и измеряют инфракрасное излучение. Эти датчики чрезвычайно чувствительны и могут улавливать небольшие различия в температуре. Датчик собирает эти данные и передает их процессору внутри камеры.
b. Преобразование в визуальные изображения

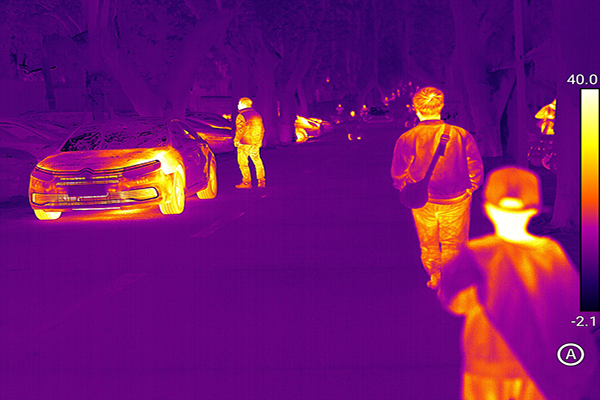

Инфракрасное излучение, обнаруженное датчиком камеры, затем преобразуется в электронный сигнал, который процессор преобразует в изображение. Это изображение обычно использует схему «ложных цветов» для представления различных температур. Более теплые области обычно отображаются яркими цветами, такими как красный или желтый, в то время как более холодные области отображаются синим или фиолетовым. c. Отображение и анализ
c. Отображение и анализ
Полученное изображение позволяет пользователям видеть изменения температуры даже в полной темноте или через такие затемняющие элементы, как туман, дым или определенные строительные материалы. Именно это делает тепловидение таким ценным для приложений, где разница температур имеет решающее значение для диагностики или обнаружения.
3. Типы тепловизионных камер
Не все тепловизионные камеры одинаковы. Они бывают разных типов, каждый из которых имеет свои особые области применения и преимущества.
Стационарные тепловизионные камеры: часто используемые в промышленных условиях, эти камеры отслеживают изменения температуры в определенных областях.
Портативные тепловизионные камеры: портативные и универсальные, ручные камеры популярны при осмотре домов, техническом обслуживании и в службах быстрого реагирования.
Крепления для смартфонов: небольшие тепловизионные датчики, которые крепятся к смартфонам, доступны по цене и идеально подходят для личного или профессионального использования с низкими ставками.
Тепловизионные камеры, устанавливаемые на дроны: они используются в таких областях, как пожаротушение, поисково-спасательные работы и сельскохозяйственный мониторинг, где требуются тепловые изображения с воздуха.
4. Основные области применения тепловизионной съемки
Тепловизионная съемка нашла свое применение во многих областях благодаря своей способности визуализировать тепло. Вот некоторые из ее основных областей применения:
a. Инспекции домов и зданий
Тепловизионное изображение обычно используется при инспекциях домов для выявления неэффективности использования энергии. Оно может выявить скрытые проблемы, такие как зазоры в изоляции, проникновение влаги и утечки воздуха, которые могут быть не видны невооруженным глазом.
b. Медицинская и ветеринарная диагностика
В здравоохранении тепловидение помогает выявлять состояния, связанные с кровотоком и воспалением. Ветеринары используют его для обнаружения областей воспаления у животных, которые может быть сложно диагностировать только с помощью физического осмотра.
c. Пожаротушение и поисково-спасательные работы
Пожарные используют тепловизионные камеры для обнаружения людей в задымленных помещениях и выявления горячих точек в зданиях для предотвращения потенциальных опасностей. Аналогичным образом поисково-спасательные группы используют их для обнаружения людей в условиях плохой видимости, таких как туман или темнота.
d. Электрические и механические проверки
В промышленных условиях тепловидение помогает обнаруживать перегревающееся оборудование, печатные платы или электрические компоненты. Это может предотвратить отказ оборудования и выявить области, требующие обслуживания.
e. Наблюдение за дикой природой и ее сохранение
Тепловизионное изображение пользуется популярностью в области сохранения и исследования дикой природы, поскольку позволяет исследователям наблюдать за ночными животными, не беспокоя их. Эта технология помогает отслеживать популяции животных и контролировать исчезающие виды.
5. Насколько точна тепловизионная съемка?
Точность тепловизионной съемки зависит от таких факторов, как разрешение и чувствительность камеры, расстояние от цели и условия температуры окружающей среды. Высококлассные тепловизионные камеры обеспечивают большую точность, часто измеряя разницу температур с точностью до долей градуса. Модели более низкого класса, хотя и полезны для общих задач, могут иметь меньшую точность и более узкий температурный диапазон.
6. Преимущества тепловизионной съемки
Технология тепловизионной съемки предлагает многочисленные преимущества, особенно в областях, где безопасность, эффективность и точность имеют решающее значение. Основные преимущества включают:
Неинвазивность: тепловизионная съемка бесконтактна, что позволяет измерять температуру без физического контакта.
Эффективность в темноте и при плохой видимости: тепловизионные камеры работают без видимого света, что делает их эффективными в темноте, тумане и даже дыму.
Быстрая диагностика: тепловизионная съемка предоставляет данные о температуре в реальном времени, что делает ее идеальной для немедленного анализа и диагностики.
Повышенная безопасность: тепловизионная съемка повышает безопасность в промышленных и аварийных условиях, выявляя потенциальные опасности до того, как они станут серьезными.
7. Ограничения тепловизионной съемки
Хотя тепловизионная съемка является мощным инструментом, у нее есть ограничения:
Ограниченный диапазон: большинство тепловизионных камер имеют ограниченный диапазон и могут испытывать трудности с точными измерениями на больших расстояниях.
Влияние окружающей среды: дождь, влажность и другие факторы окружающей среды могут влиять на точность тепловизионных показаний.
Стоимость: высококачественное тепловизионное оборудование может быть дорогим, хотя цены снизились с технологическим прогрессом.
Не может «видеть» сквозь сплошные стены: тепловизионные камеры определяют температуру поверхности, поэтому они не могут «видеть» сквозь стены или другие сплошные объекты, как рентгеновские лучи.
8. Будущее технологии тепловизионной съемки
Будущее тепловизионной съемки выглядит многообещающим, с достижениями, направленными на то, чтобы сделать технологию более доступной, недорогой и точной. Разработки в области искусственного интеллекта (ИИ) также повышают способность тепловизионной съемки определять закономерности и аномалии, делая ее еще более эффективной в таких приложениях, как автономные транспортные средства, диагностика в здравоохранении и мониторинг окружающей среды.
Тепловидение произвело революцию в том, как мы обнаруживаем и анализируем тепло, и его применение охватывает все: от промышленной безопасности до сохранения дикой природы. Понимание основ работы тепловидения поможет вам оценить его ценность и увидеть его потенциал в многочисленных приложениях. Будь то для личного использования или для профессиональных целей, технология тепловидения обеспечивает инновационный и надежный способ видеть за пределами видимого, буквально проливая свет на то, что когда-то было скрыто.
С продолжающейся эволюцией тепловизионной технологии потенциал ее использования будет только расширяться, делая ее захватывающей областью для наблюдения в ближайшие годы.
